LX型星形聯軸器產品介紹：

LX(原XL)星型聯軸器是將一個整體的星形彈性環作為彈性元件，裝在兩個形狀相同的半聯軸器的凸形爪塊之間，以實現兩半聯軸器的連接。
特點：
1. 具有一定補償兩軸相對偏移、減振、緩沖性能。
2. 徑向尺寸小、結構簡單、不用潤滑，承載能力高，維護方便。
3. 適用于聯接兩同軸線，起動頻繁，正反轉多變的傳動軸系，傳動轉矩為20-25000N.m，工作溫度為-35-80℃。
4. 聚氨脂彈性體由凸形爪塊限制,可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面,使?jié)u開線齒上的表面壓力很小,齒上即使承受過載,齒仍不會磨損或變形。
5. 標準號為JB/T 10466-2004里規定了八種結構形式，擴大了使用范圍。。

多數情況下，每一型號的聯軸器適用的軸徑均有一個范圍。標準中已給出軸徑，或者給出適用直徑的尺寸系列，被聯接的兩軸應在此范圍之內。一般情況下，被聯接的兩軸的直徑是不同的，兩個軸端的形狀也可能不同。根據載荷大小和性質及兩軸的同心條件共同選擇，兩半聯軸器的孔徑應滿足主、從動軸的要求，孔徑可一樣，也可不一樣，長度可一樣，也可不一樣，因電動機轉速較高，為減小起動載荷，緩和沖擊，選用具有較小轉動慣量和具有彈性的聯軸器。由于制造及安裝誤差或工作中的磨損、受載變形等原因，聯軸器所聯接的兩根軸往往不能對中，常產生軸向、徑向、偏角、綜合等位移，另外有些聯軸器常在振動、沖擊的環境下工作，因此要求聯軸器在傳遞轉距的同時，還應具有一定的補償軸線偏移、緩沖吸振的能力。

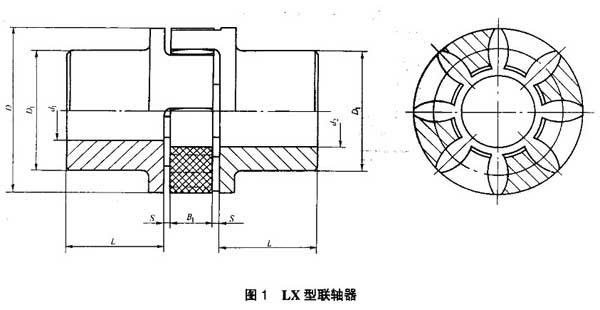

LX(原XL)基本型星形彈性聯軸器基本參數和主要尺寸（JB/T 10466-2004） (單位：mm)

型號	公稱轉矩/N.m	許用轉速/r/min	軸孔直徑 d1、d2	軸孔長度L		D	D1	B1	S	質量m/kg
				Y型	J1、Z1型
LX1	20	9500	6、7	18	-	40	32	12	2	0.43
			8、9	22	-
			10、11	25	22
			12、14	32	27
			16、18、19	42	30
LX2	71	9500	8、9	22	-	55	40	14	2	0.85
			10、11	25	22
			12、14	32	27
			16、18、19	42	30
			20、22、24	52	38
LX3	200	9500	10、11	25	22	65	48	15	2.5	1.5
			12、14	32	27
			16、18、19	42	30
			20、22、24	52	38
			25、28	62	44
LX4	400	9500	12、14	32	27	80	66	18	3	3.3
			16、18、19	42	30
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
LX5	560	8000	14	32	27	95	75	20	3	6.1
			16、18、19	42	30
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
			40、42	112	84*
LX6	630	7100	16、18、19	42	30	105	85	21	3.5	7.7
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
			40、42、45、48	112	84*
LX7	800	6300	20、22、24	52	38	120	98	22	4	9.5
			25、28	62	44
			30、32、35、38	82	60
			40、42、45、48、50、55	112	84*
LX8	900	5600	22、24	52	38	135	115	26	4.5	15.3
			25、28	62	44
			30、32、35、38	82	60
			40、42、45、48、50、55、56	112	84
			60、63、65	142	107*
LX9	2000	4750	30、32、35、38	82	60	160	135	30	5	22.2
			40、42、45、48、50、55、56	112	84
			60、63、65、70、71、75	142	107
LX10	5000	3750	40、42、45、48、50、55、56	112	84	200	160	34	5.5	40.5
			60、63、65、70、71、75	142	107
			80、85、90	172	132
LX11	7100	3350	50、55、56	112	84	225	180	38	6	62.5
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100	212	167
LX12	8000	3000	60、63、65、70、71、75	142	107	255	200	42	6.5	78.3
			80、85、90、95	172	132
			100、110	212	167
LX13	10000	2650	60、63、65、70、71、75	142	107	290	230	46	7	103.2
			80、85、90、95	172	132
			100、110、120、125	212	167
LX14	14000	2360	60、63、65、70、71、75	142	107	320	255	50	7.5	151
			80、85、90、95	172	132
			100、110、120、125	212	167
			130、140	252	202
LX15	20000	2000	80、85、90、95	172	132	370	290	57	9	230
			100、110、120、125	212	167
			130、140、150	252	202
			160	302	242
LX16	25000	1800	85、90、95	172	132	420	325	64	10.5	301
			100、110、120、125	212	167
			130、140、150	252	202
			160、170、180	302	242

注：1.表中質量是按軸孔直徑Y(jié)型孔計算的近似值。 2.表中帶"*"的尺寸不適合于Z1型軸孔。
